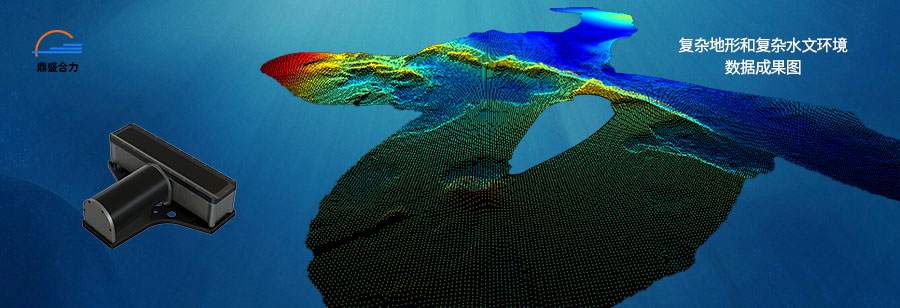

MS8200是针对复杂水域环境设计的一款多波束测深设备，工作主频率200kHz，结合特有的浑浊水检测算法，即使在高含沙量水体中测量作业，也能获取理想的数据成果，使其能更好的适用于复杂水文环境下的水下精细地形测量，可广泛应用水利、海洋、航道、科研等多个领域。
MS8200是针对复杂水域环境设计的一款浅水多波束测深设备，工作主频率200kHz，结合特有的浑浊水检测算法，即使在高含沙量水体中测量作业，也能获取理想的数据成果，作为一款功能型平台，产品研发结合了数百应用案例与环境使用经验，历经反复迭代，使其能更好的适用于复杂水文环境下的水下精细地形测量，可广泛应用水利、海洋、航道、科研等多个领域。
大扫宽覆盖，实现高效测量，测深范围0.5~400米，最大160°波束开角、8倍水深以上的有效覆盖与最高有效Ping率相结合，保证专业测绘用户的高效测量。
多功能设计一机多用，三维水下地形测量、侧扫成像、水体成像、多目标检测功能集成一体，辅助测量设备内置与外置多种模式可选，满足用户不同用途。
浑浊水体优化测量，基于回波特征识别水底检测算法，保证在各类复杂、浑浊水环境下实现精准水下地形测量，可广泛应用于复杂水域或高含沙量的水体测量。

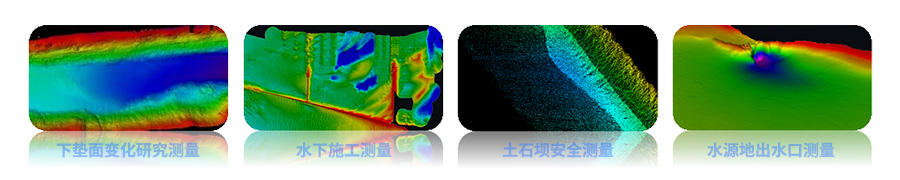

MS8200作为一款多功能多波束测深仪，可广泛应用于水利、交通、海洋、科研等行业，开展内陆水体测量，复杂水域测量，海洋测量，水下工程施工测量，研究科考、资源普查等业务。
| 工作频率 | 200kHz |
| 波束数 | 512/1024 |
| 垂直接收航迹波束宽度 | 1° |
| 平行发射航迹波束宽度 | 2° |
| 波束开角范围 | 160° |
| 测深范围 | 0.5~400m |
| 深度分辨率 | 0.75cm |
| 测量模式 | 等角/等距 |
| 最大Ping率 | 60Hz |
| 信号形式 | CW/Chirp |
| 耐压等级 | 50m |
| 接收基阵尺寸 | 460mm*110mm*135mm |
| 发射基阵尺寸 | Φ125mm*268mm |
| 基阵重量 | 15kg（空气中）、7.5kg（水中） |
| 甲板单元尺寸 | 200mm*135mm*80mm |
| 甲板单元重量 | 1.75kg |
| 工作温度 | -2℃~40℃ |
| 存储温度 | -20℃~55℃ |
| 供电 | DC10V-32V，AC110V-240V |
| 功耗 | 标准模式80W，低功耗模式60W |
| 电缆长度 | 标配15米（可定制） |
| 姿态仪 | 内置/外置可选 |
| 卫星定位 | 内置/外置可选 |
| 升沉精度 | 5cm或5%量程/2cm或2%量程（True Heave） |
| 航向精度（GNSS有效） | 0.015°（4米基线）/0.03（2米基线） |
| 姿态精度（GNSS有效） | 0.02°（实时RTK）/0.015°（后处理） |
| 水平定位精度 | 8mm+1ppm（RTK/PPK）/10cm（星站差分/PPP）/0.5-2米（DGPS） |
| 辅助定位数据 | 无缝兼容千寻、省级CORS/后处理支持PPK、PP-RTX |
| 近场聚焦 | 支持 |
| 海底跟踪 | 支持 |
| 水体成像 | 支持 |
| 侧扫成像 | 支持 |
| 浑水测量 | 支持 |
| 实时横摇稳定 | 支持 |
